SYD-0754乳化沥青粘结力试验仪 稀浆封层黏聚力试验仪 台式结构
¥3,850 / 台 · 起订 1台
供应商：河北路建工程材料有限公司
产地：沧州
台式便于携带 扭矩不小于350N·cm 测稀浆混合料固化时间
SYD-0754 乳化沥青粘结力试验仪，也叫乳化沥青稀浆封层黏聚力试验仪，用于测量乳化沥青稀浆封层混合料的粘结力，通过测定混合料的固化时间，确定稀浆封层施工后可以早期开放交通的时间。仪器符合 JYJ052-2000 标准中 T0754-2000 的试验规范，适用于公路与市政施工单位试验室、沥青混合料拌合站、工程质量检测机构以及大专院校的稀浆封层相关试验。

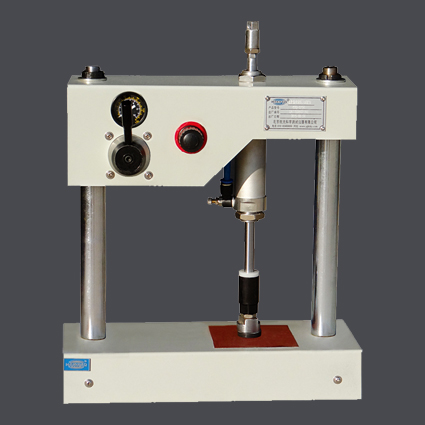

结构与工作原理：仪器采用台式结构，主要由主机、气动橡胶垫压头、扭矩扳手和圆形试模组成。试验前按配比拌制稀浆混合料并注入圆形试模成型试件，初凝后脱模；把试件放在粘结力试验器的气动橡胶垫下静置 15 分钟，再用气缸或空气压缩机向仪器加压，使橡胶底座压在试件上，随后将扭矩扳手的测力表归零，夹住气缸上端在 0.7~1 秒内平稳水平扭转 90~120 度，读取扭矩仪的读数。之后每隔 15 分钟重复一次，固化时间长的可延长到 30 分钟，直到扭矩达到定值，记录对应的固化时间。固化时间加初凝时间即为稀浆混合料的初期开放交通时间。
主要技术参数：
· 冲压头：橡胶垫直径 28.6mm，厚度 6.4mm；
· 测力扳手：扭矩表扭矩量程不小于 350N·cm，传动杆直径 8cm；
· 圆形模型：φ60mm（内径）×6mm（高）与 φ60mm（内径）×10mm（高）两种，细或中稀浆封层材料选 6mm 高模，粗封层材料选 10mm 高模；
· 重量：20kg；外形尺寸：400×300×600mm；
· 环境温度：≤35℃；相对湿度：≤85%。
